4-дюймовый шаровой кран с фланцем 3-компонентный шаровой кран из кованой нержавеющей стали Psi Фиксированный шаровой кран



Подгонянный шариковый клапан размера плавая для нефти, химии АПИ 6Д



Введение плавающего шарового клапана:



Конструкция клапана соответствует требованиям CIP и SIPстерилизация и очистка, имеет davanjuge 180 ° C,давление 8 бар, автоматическая компенсирующая конструкция уплотнения,малый крутящий момент, длительный срок службы и т. д.Доступны с различными конструкциями, такими как электрическиегоризонтальный пневматический,нержавеющая сталь,горизонтальный вертикальныйпневматический ключ с ручной ручкой, также может быть оборудованс блоком управления, локатором, датчиком положения и др.совместимая система автоматического управления.

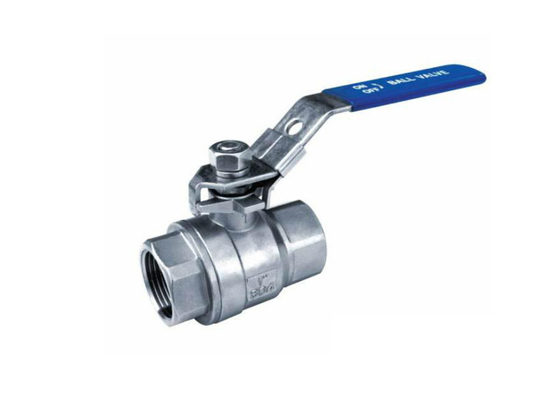

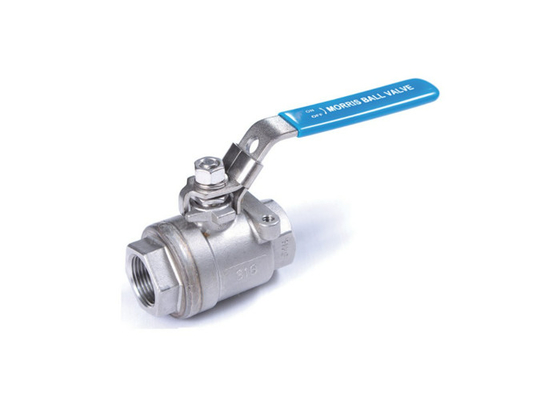

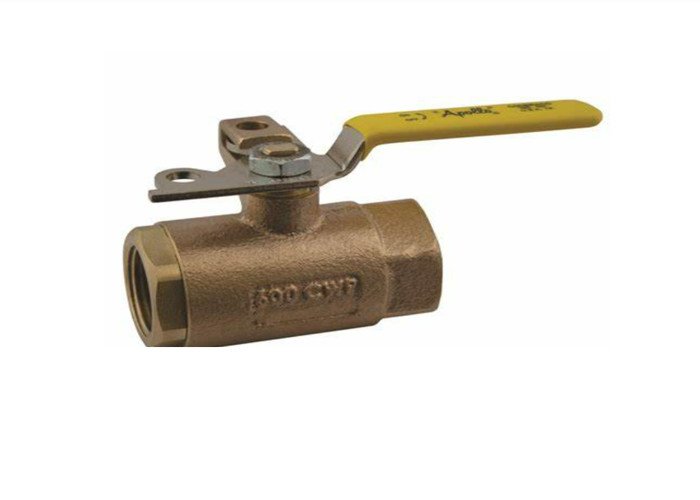

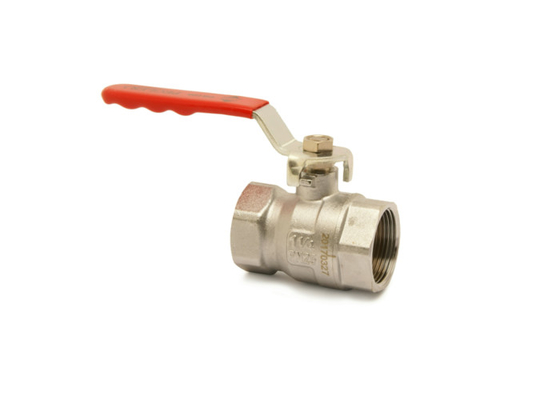

ШАРОВОЙ КЛАПАН С РЕЗЬБОЙ,



КОРПУС/ШАРОВОЙ ШТОК ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ASTM A 182 F316,



СЕДЛО/УПЛОТНЕНИЕ,



НОМИНАЛЬНЫЙ ДИАМЕТР 1/2 дюйма, КЛАСС 1000 WOG,



ПОЛНОПРОХОДНЫЙ ТИП, ПРИВОДНОЙ РЫЧАГ 1/2 ОТВЕРСТИЯ.



МСС СП-110 СТАНДАРТ.





Плавающий шаровой кран Основная часть и материал



Наименование	Материал
тело	ВКБ, ЗГ1Кр18Ни9Ти, КФ8
мяч	1Cr18Ni9Ti 304 316
корень	1Cr18Ni9Ti 304 316
уплотнительное кольцо	Политетрафторэтилен (ПТФЭ)
упаковка	Политетрафторэтилен (ПТФЭ)









DN	г	Б	л	Е	ЧАС	А
6	1/4 дюйма	8	54	11,5	52	105
10	3/8"	10	54	11,5	52	105
15	1/2 дюйма	15	62,5	14	65	130
20	3/4"	20	73,5	15	70	130
25	1 дюйм	25	86	15	78	150
32	1-1/4"	32	101	18	82	180
40	1-1/2 дюйма	38	110	19	90	200
50	2"	50	123	19	98	200
65	2-1/2"	64	165	23	140	240
80	3"	80	190	25	135	260







Техническая спецификация

Номинальное давление (МПа)	PN	2.5,4.0,6.4
Испытательное давление на прочность (МПа)	ПТ	3.8,6.0,9.6
Испытание уплотнения низкого давления (МПа)		0,6
Испытание на герметичность под высоким давлением (МПа)		3.0,4.8,7.6
Применимая среда	вода, нефть, газ, азотная кислота, уксусная кислота
Применимая температура	-40～180℃



Особенность:

-Противовыбросовая конструкция штока клапана

Когда среда проходит через клапан, давление в корпусе клапана может

вытолкнуть шток, или когда клапан в ремонте, если есть давление в середине

полость, шток или среда легко вылетают при разборке клапана,

которые могут причинить вред человеку,



Во избежание подобных случаев упаковывается манекен клюшки и сгорает упорный подшипник.

или уплотнение повреждено по другим причинам, давление среды в корпусе клапана

сделает заглушку штока клапана в тесном контакте с верхней поверхностью уплотнения

корпус клапана.



Таким образом, чтобы предотвратить утечку среды из места повреждения упаковки.



-Надежная структура уплотнения

Седло изготовлено из ПТФЭ.Поскольку площадь контакта между седлом и шаром будет

становится более высоким с повышением давления средней полости,



Шаровой кран с малым сопротивлением имеет наименьшее сопротивление из всех клапанов, в случае

уменьшенного диаметра, сопротивление еще мало.



-Быстрое переключение

Шаровой кран вращается на 90 °, он быстро открывается или закрывается.





Технические характеристики:

Техническая спецификация

- Номинальный диаметр: 1/2”-25”

- Применимая температура: -29 ℃ ~ 425 ℃ (сталь) -40 ℃ ~ 550 ℃ (нержавеющая сталь)

- Номинальное давление: 150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов PN16/25/40/64/100/160, JIS 5K /10K/20K

- Применимая среда: вода, газ, масло и другие едкие среды.



Особенности плавающего шарового клапана:



- Противовыбросовая конструкция штока клапана



Когда среда проходит через клапан, давление в корпусе клапана может вытолкнуть шток или

когда клапан находится в ремонте, если в средней полости есть давление, шток или среда кажется легко

вылетают при разборке клапана, что может привести к травмам человека, чтобы предотвратить

Возможно, манекен булавы набит, а упорный подшипник сгорел или набивка повреждена из-за других

причины, давление среды в корпусе клапана приведет к тесному контакту фиктивной клюшки штока клапана.

с верхней поверхностью уплотнения корпуса клапана.Таким образом, чтобы предотвратить утечку среды из поврежденной упаковки

позиция.



- Надежная структура уплотнения



Седло изготовлено из ПТФЭ.Потому что площадь контакта между седлом и шаром станет больше

при повышении давления в средней полости шаровой кран малого сопротивления имеет наименьшее сопротивление из всех

клапан, в случае с уменьшенным проходным сечением, сопротивление еще мало.



-Быстрый переключатель



Шаровой кран вращается на 90 °, он быстро открывается или закрывается.



Испытательное давление Тестовый элемент Тест оболочки Тест на печать Тест на заднюю печать Испытание на герметичность Середина Вода Воздух Единица МПа фунт-сила/дюйм2 МПа фунт-сила/дюйм2 МПа фунт-сила/дюйм2 МПа фунт-сила/дюйм2 Давление (класс) 150 3.1 450 2.2 315 2.2 315 0,5-0,7 60-100 300 7,8 1125 5.6 815 5.6 815 400 10.3 1500 7.6 1100 7.6 1100 600 15,3 2225 11.2 1630 11.2 1630 900 23.1 3350 16,8 2440 16,8 2440   Основные присоединительные размеры   Тип Размер (мм) Размер (мм) дюйм DN л Д Д1 Д2 б Z-Φd ЧАС Вт Q41F/H/Y-150 фунтов Q341 F/H/Y-150 фунтов Q641 F/H/Y-150 фунтов 1/2″ 15 108 89 60,5 35 12 4-Φ15 68 115 3/4″ 20 117 98 70 43 12 4-Φ15 75 130 1″ 25 127 108 79,5 51 12 4-Φ15 85 150 11/4″ 32 140 117 89 64 13 4-Φ15 96 190 11/2″ 40 165 127 98,5 73,2 15 4-Φ15 107 230 2″ 50 178 152 120,7 92 16 4-Φ19 118 240 21/2″ 65 190 177,8 139,7 104,7 18 4-Φ19 145 280 3″ 80 203 190,5 152,4 127 19 4-Φ19 160 310 4″ 100 229 229 190,5 157 24 8-Φ19 185 330 5″ 125 356 254 216 185,7 26 8-Φ22 230 600 6″ 150 394 279 241,3 216 26 8-Φ22 260 800 8″ 200 457 343 298,5 270 29 8-Φ22 310 1000 10″ 250 533 406 362 324 31 12-Φ25 350 1200
