Место происхождения: | Китай |
Фирменное наименование: | TOBO |
Сертификация: | ISO 9001/ API 6D |
Номер модели: | CF8M |
Количество мин заказа: | 1PCS |
---|---|
Цена: | Negotiation |
Упаковывая детали: | Обычно упаковка в фанерный ящик подходит для морской доставки |
Время доставки: | 10 рабочих дней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 10000 ПК в месяц |
Название продукта: | Поворотный обратный клапан | Материал: | CF8M |
---|---|---|---|
Применение: | Нефть, газ, вода, пар и т. Д. | Преимущество: | Тихий |
Температура: | -10~80 С | Дизайн: | Вафля |
Тело: | Нержавеющая сталь | Место: | Нержавеющая сталь |
Высокий свет: | Задерживающий клапан фланца вафли CF8M,Задерживающий клапан фланца отливки Wcb,Служить фланцем не возвращенный задерживающий клапан |

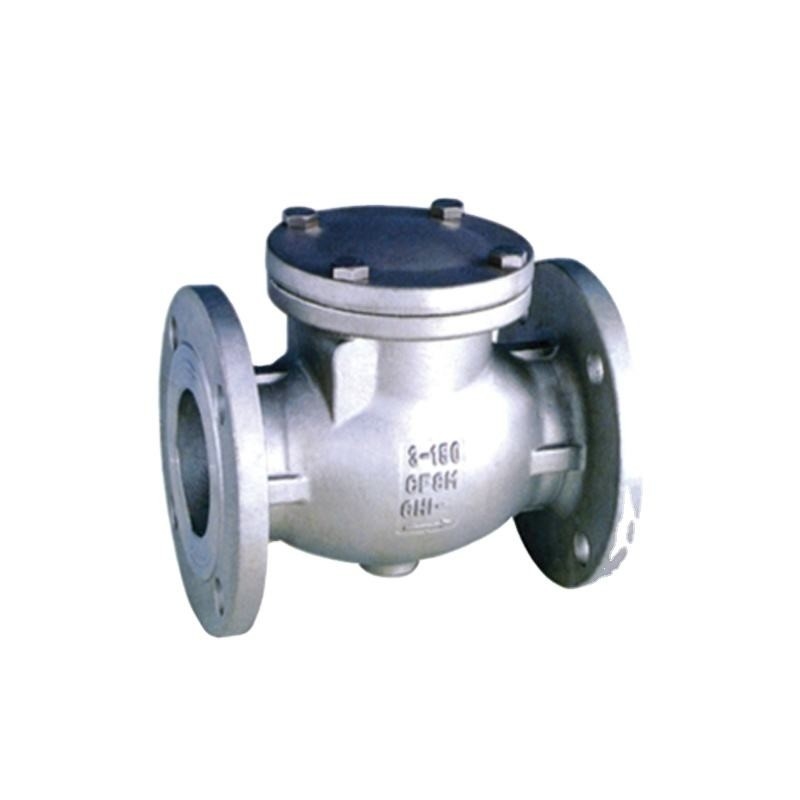

Вертикальный горизонтальный тип отливка качания полного отверстия воды wcb служил фланцем не задерживающий клапан возвращения
Что задерживающий клапан?
Клапан который использовал для предотвращения противорота в пронзительной системе как задерживающий клапан. Также как клапан не-возвращения или NRV. Давление жидкости пропуская через трубопровод раскрывает клапан, пока любое реверсирование подачи закроет клапан.
Оно позволяет полностью свободной подаче и автоматически закрывает как уменшения давления. Точная деятельность поменяет в зависимости от механизма клапана.
Быстрые детали
Название продукта |
ЗАДЕРЖИВАЮЩИЙ КЛАПАН |
Материал |
нержавеющая сталь |
Цвет |
никель белый |
Стандарт |
ANSI GB JIS DIN |
Класс |
150LB (16) ~600LB (2500) |
Материал тела и шарика |
PVC UPVC PP CF8 CF3 CF8M CF3M WCB |
Поток |
-29~150 (PTFE), -29~200 (PTFE+GLASS), -29~300 (J2 PPL) |
Место и набивка пара |
PTFE |
Стандарты задерживающего клапана нержавеющей стали
Дизайн и изготовление: BS1868 или API6D
Осмотр и тест: API 598 или API6D
Размер фланца конца: ASME B16.5, ASME B16.47A, MSS SP-44; ASME B16.47B, API605
Размеры конца BW: ASME B16.25
Лицом к лицу и непрерывной цепью: ASME B16.10
оценки Давлени-температуры: ASME B16.34
Размер tickness стены: API600 и BS1868
Применение задерживающего клапана нержавеющей стали:
Клапан использован для предотвращения назад-идти средства в трубопроводах и оборудованиях, и давление средства принесет результат открытия и заключительный автоматического.
Когда средство назад-идет, диск клапана будет automaticaly закрыл для избежания аварий.
Испытательное давление задерживающего клапана нержавеющей стали
Деталь теста |
Тест раковины |
Тест уплотнения |
Задний тест уплотнения |
Тест уплотнения воздуха |
|||||
Средство |
Вода |
Воздух |
|||||||
Блок |
MPa |
lbf/in2 |
MPa |
lbf/in2 |
MPa |
lbf/in2 |
MPa |
lbf/in2 |
|
Давление (класс) |
150 |
3,1 |
450 |
2,2 |
315 |
2,2 |
315 |
0.5-0.7 |
60-100 |
300 |
7,8 |
1125 |
5,6 |
815 |
5,6 |
815 |
|||
400 |
10,3 |
1500 |
7,6 |
1100 |
7,6 |
1100 |
|||
600 |
15,3 |
2225 |
11,2 |
1630 |
11,2 |
1630 |
|||
900 |
23,1 |
3350 |
16,8 |
2440 |
16,8 |
2440 |
|||
1500 |
38,4 |
5575 |
28,1 |
4080 |
28,1 |
4080 |
Типы клапанов
Тип диска решит тип клапана. Большинств общие типы задерживающих клапанов
Тип качания.
Прикрепленное на петлях верхнее
Опрокидывать диск
Тип подъема
Тип поршеня
Тип шарика
Двойной тип плиты
Остановите задерживающий клапан
Задерживающий клапан качания
Диск в типе клапане качания unguided по мере того как он полно раскрывает или закрывает. Этот клапан работает когда подача в линию и получает полно закрытым когда никакая подача. Завихрение и падение давления в клапане очень низки.
Дизайны диска и места могут быть металла к металлу или металла к смеси.
Угол между местом и вертикальным самолетом как усаживая угол и меняет от 0 до 45 градусов.
Обычно, углы места в границах 5 до 7 градусов. Более большие углы места уменьшают перемещение диска, приводящ в быстром заключении, таким образом уменьшающ возможность молотка воды. Вертикальное место имеет угол 0 градусов.
Тип клапан качания позволяет полной, свободной подаче и автоматически закрывает как уменшения давления. Обычно установленный в комбинации с запорными заслонками потому что они предусматривают относительно комбинации свободного течения.
Основной тип клапан качания состоит из тела клапана, bonnet, и диска который соединен с шарниром.
Части клапана Не-возвращения
Оно состоит из тела, крышки, диска, шарнирного валика, и кольца места. В изображении ниже вы можете увидеть части клапана.
Пакуя детали:
Мы выбираем соответствующие деревянные случаи согласно различным клапанам и аранжируем квалифицированные рабочих для того чтобы упаковать в случае синяка. Долгосрочный объединенный товароотправитель запишет космос, пройдет таможенную очистку и транспортирует для нас без промедления. 3 пути для транспорта, морским путем, самолетом и поездом. Мы аранжируем транспорт согласно потребностям клиентов.
Детали доставки: Согласно заказу, 7~60days
