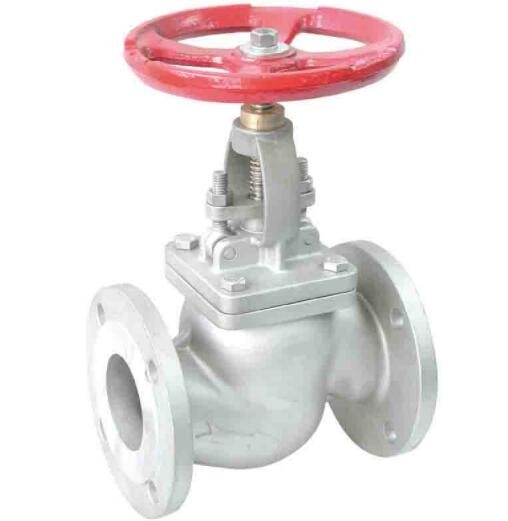

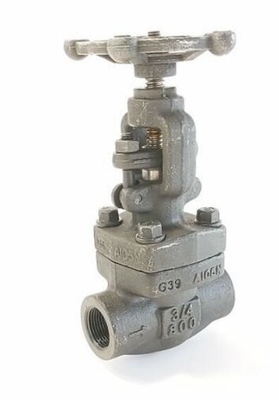

Запорные клапаны ПН 16 земного шара усаженные нежностью, служили фланцем нормальные вентили, заканчивающиеся ДИН 2533 лицом к лицу



Шаровые запорные клапаны с мягким седлом PN 16, фланцевые концы DIN 2533, строительная длина DIN 3202 F1.





Описание материала основных частей:

Тело:C.Iron/Диск:Сталь/EPDM/Вал

Нерж.Сталь X2013%Cr/ Упаковка:Графит



шаровой клапан из чугуна.





Функции:

-Заднее уплотнение



Конструкция заднего уплотнения для обеспечения надежной набивки и герметизации при полностью открытом клапане (замена набивки под давлением не рекомендуется).



-Сопротивление трению



Диску клапана придается достаточная жесткость и жесткость.Поверхность уплотнения диска может быть наплавлена ​​сателлитным сплавом.

инкрустация или другой материал, отвечающий запросам пользователей.



-Точный дизайн:



Спроектируйте корпус и капот в соответствии с точным расчетом.Кузов и капот имеют высокие

прочность, жесткость и текучесть.





выбор возможных применений:

(промышленность) (электростанция)

(установка очистки дымовых газов) (газоснабжение)

(вакуумные установки) (аммиак)

(горячая вода) (система охлаждения и заморозки)

(технология нагрева) (паровая система)



Характеристики:



Структурное формирование	BB-BG-ОС и Y
манера вождения	с ручным управлением
	Электрический привод
Стандарт дизайна	DIN3356
Лицом к лицу	DIN3202
Фланцевые концы	ДИН2543-2545
Тест и проверка	DIN3230

Примечания: размер серийного соединительного фланца клапана может быть разработан в соответствии с требованиями заказчика.



Спецификация производительности продуктов

Номинальное давление	Испытание оболочки (МПа)	Испытание на герметичность (МПа)	Подходящая температура (oC)	Подходящая среда
(МПа)
1,6	2,4	1,76	-110~600°С	Вода Нефть и газ
2,5	3,75	2,75
4	6	4.4
6.4	9,6	7.04



Части	Материалы
Тело	ASTM A216 GR.WCB
Кольцо сиденья	ASTM A105 + со стеллитовым покрытием
Диск	ASTM A105 + 13Cr с покрытием
Дисковая упорная пластина	ASTM A276 Тип 420
Дисковая гайка	ASTM A276 Тип 410
Корень	АСТМ А182 ГР.Ф6
Гайки болтов крышки	ASTM A194 GR.2H
Болты капота	АСТМ А193 ГР.В7
Прокладка	Мягкое железо + графит
Втулка заднего сиденья	ASTM A276 Тип 410
Набивка штока	Плетеный графит и штампованное графитовое кольцо
капот	ASTM A216 GR.WCB
Болты с проушиной	Углеродистая сталь
железа	ASTM A276 Тип 410
Фланец сальника	ASTM A216 GR.WCB
Болты с проушиной	ASTM A307 ГР.Б
Гайки с проушиной	ASTM A194 GR.2H
Хомут Буш	ASTM A439 GR.D-2
Винт	Углеродистая сталь
Маховик	Ковкий чугун
Гайка ручного колеса	ASTM A194 GR.2H
Шайба	Углеродистая сталь
Иго	ASTM A216 GR.WCB
Гайки болтов поддона бугеля	ASTM A194 GR.2H
Болт поддона бугеля	АСТМ А193 ГР.В7
Несущий	Сталь
Кольцо фонаря по запросу	ASTM A276 Тип 410



Основные размеры



Давление	Ру 1,6 МПа
(МПа)
Размер	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
л	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
ЧАС	240	260	276	285	300	305	354	402	437	496	541	699	815	914	1189	1350
Вт	120	140	160	160	180	200	200	250	250	300	350	400	450	500	550	600
Вес (кг)	5.2	7.1	7.4	8,5	13	20	25	35	50	75	100	210	446	648	805	1050
Давление	Ру 2,5 МПа
(МПа)
Размер	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
л	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
ЧАС	240	260	276	285	300	325	363	415	453	505	556	744	864	948	1269	1450
Вт	120	140	160	160	180	200	200	250	300	350	400	450	500	550	600	600
Вес (кг)	6	7,5	8	9	14	22	27	38	55	82	105	220	450	660	810	1100
Давление	Ру 4,0 МПа
(МПа)
Размер	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
л	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
ЧАС	240	260	276	285	300	325	370	430	480	532	589	783	888	965	1285	1512
Вт	120	140	160	160	180	200	200	250	300	350	400	450	500	550	600	600
Вес (кг)	6	7,5	8	9	15	24	30	41	60	85	110	225	460	670	830	1120

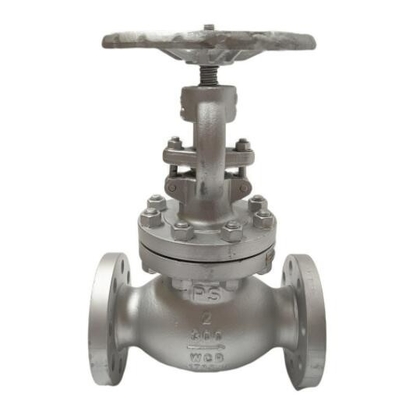

Краткое введение:

Шаровой клапан разработан в соответствии с передовыми внутренними и международными стандартами.Тело принимает

сферическая конфигурация, а также хороший внешний вид, приятная функция и превосходное качество.



Применяется от CLASS150 до CLASS1500 и от -29 ℃ до 425 ℃ (сталь), от -40 ℃ до 550 ℃ (нержавеющая сталь).



Используя различные материалы, клапан может работать с различными средами, такими как вода, нефть, газ, пар, карбамид.

и другие среды.





Почтовая часть и материал

	Наименование деталей	материал
1	Тело	ВКБ, CF8, CF8M
2	Сиденье	2Cr13,25+ спутник
3	Диск	2Cr13, 304, 25+спутник
4	Корень	2Кр13, 304, 304Л
5	Прокладка	Графит+304, сталь Графит+08
6	капот	ВКБ, CF8, CF8M
7	Упаковка	Графит, ПТФЭ
8	Маховик	ХТ250, КТ450







Техническая спецификация

-Номинальный диаметр: 2”-12”

- Применимая температура: -29 ℃ ~ 425 ℃ (сталь) -40 ℃ ~ 550 ℃

(нержавеющая сталь)

-Номинальное давление: 150 фунтов 300 фунтов 600 фунтов 900 фунтов 1500 фунтов

-Применимая среда: вода, газ, масло и другие едкие среды.

Приложения Стандарт

-Производственный стандарт: ANSI B16.34

-Размер лицевой стороны: ANSI B 16.10

- Размер фланца: ANSI B 16,5

-Тест: API 598







Описание:



Основные внешние и присоединительные размеры



	КЛАСС 150
размер (в)	2"	2-1/2"	3"	4"	5 дюймов	6 дюймов	8 дюймов	10 дюймов	12 дюймов
L, L1-RF.BW (мм)	203	216	214	292	330	356	495	622	698
L2-RTJ (мм)	216	229	254	305	343	368	508	635	711
Хм)	330	390	410	475	540	585	725	825	940
К (мм)	200	250	250	300	350	350	450	500	600
Вес (кг)	23	29	40	59	95	115	178	268	385



	КЛАСС300
размер (в)	2"	2-1/2"	3"	4"	5 дюймов	6 дюймов	8 дюймов	10 дюймов	12 дюймов
L, L1-RF.BW (мм)	267	292	318	355	400	440	533	622	711
L2-RTJ (мм)	283	308	333	371	416	460	549	638	727
Хм)	350	425	485	520	565	655	825	920	1155
К (мм)	200	250	300	300	350	350	500	600	700
Вес (кг)	30	45	60	83	135	162	265	375	525



	КЛАСС600
размер (в)	2"	2-1/2"		3"		4"		5 дюймов		6 дюймов		8 дюймов		10 дюймов
L, L1-RF.BW (мм)	292	330		356		432		508		559		660		787
L2-RTJ (мм)	295	333		359		435		511		562		664		791
Хм)	420	490		550		590		620		700		950		1140
К (мм)	250	300		300		350		500		500		600		600
Вес (кг)	39	61		76		122		210		245		447		692
	КЛАСС900
размер (в)	2"		2-1/2"		3"		4"		5 дюймов		6 дюймов		8 дюймов
L, L1-RF.BW (мм)	368		419		381		457		559		610		737
L2-RTJ (мм)	371		422		384		460		562		613		740
Хм)	495		540		600		655		670		780		1050
К (мм)	300		350		350		500		500		350*		350*
Вес (кг)	96		79		117		178		305		355		730
Примечание. Используйте «*», чтобы установить коробку передач.



	КЛАСС1500
размер (в)	2"	2-1/2"	3"	4"	6 дюймов
L, L1-RF.BW (мм)	368	419	470	546	705
L2-RTJ (мм)	371	422	473	549	711
Хм)	550	582	625	750	925
К (мм)	300	350	400	450	600
Вес (кг)	116	125	145	210	475
