Место происхождения: | Китай |
Фирменное наименование: | TOBO |
Сертификация: | CE/ISO |
Номер модели: | / |
Количество мин заказа: | 1pcs |
---|---|
Цена: | negotiable |
Упаковывая детали: | деревянный случай |
Время доставки: | 25workdays |
Условия оплаты: | L/C, D/A, D/P, T/T, западное соединение |
Поставка способности: | 1000000 часть/частей в месяц |
Тело: | Бросьте | Bonnet: | Выкованный |
---|---|---|---|
Соединение: | Продетый нитку | Конец: | служенный фланцем |
Ручка: | Рычаг | Материал: | Нержавеющая сталь |
Деятельность: | Руководство | Упаковка: | PTFE |
Давление: | Высокий | Запечатывание: | Нежность |
Место: | Нержавеющая сталь | Стержень: | Нержавеющая сталь |
Температура: | Высокий | Тип: | запорная заслонка |
Высокий свет: | Фланцевая задвижка 150 фунтов,Фланцевая задвижка из нержавеющей стали,3-дюймовая задвижка из нержавеющей стали |
Параметры продукта | ||||
цвет: | синийИндивидуальный | Рабочая Температура: | 0-100℃ | |
Тип: | задвижка | Тест: | 100% тестирование на утечку | |
Применимая среда: | Чистая вода или водоподобная среда | Номинальное давление: | PN16 | |
Размер: | Ду50-Ду2000 | Минимальный заказ: | 10 |

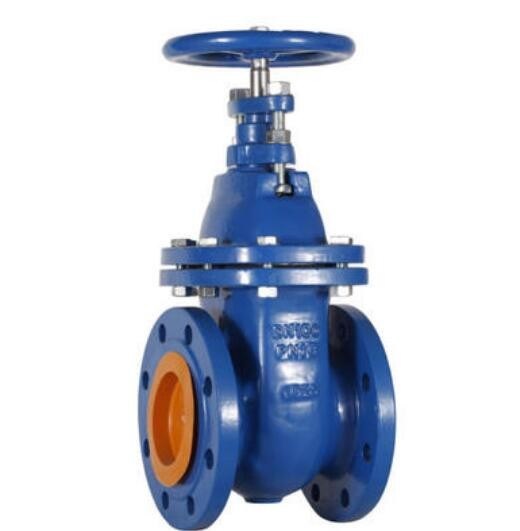

Задвижки из литой стали ЗАДВИЖКА ИЗ ЛИТОЙ СТАЛИ КЛАССА 150~1500 ФУНТОВ Гибкая клиновая задвижка, Твердая клиновая задвижка Крышка с болтовым креплением, резьбовое или сварное седло, заменяемое седло Материал: ASTM A216 WCB, A217 WC6, A351 CF8, A351 CF8M, A351 CF3, A351 CF3M, A351 CN7M
Соответствие стандартам Дизайн и производство:ANSIB16.34,API600 API6D,API603,BS1414 Лицом к лицу (от конца до конца): ANSIB16.10, API6D Фланцевое соединение: 2"~24" к ANSIB16.5, 22", 26"~36" к MSS-SP-44 к API605 по запросу Тест и проверка: API598, API6D Стыковой сварной конец:ANSIB162.5
A. Упорный шариковый подшипник с антифрикционным покрытием: уменьшает трение между сопрягаемыми деталями, обеспечивая плавную работу. B. Установочный винт: фиксирует гайку бугеля в крышке. C. Пресс-масленка: подает смазку на сопрягаемые детали.
КЛАСС 150lb~1500lb ЗАДВИЖКА ИЗ ЛИТОЙ СТАЛИ
|
Ключевые слова страницы: задвижки из литой стали, клиновая задвижка, гибкая клиновая задвижка, твердая клиновая задвижка, сменное седло
Задвижкииспользуются, когда требуется прямолинейный поток жидкости и минимальное ограничение потока.Задвижки используют скользящую пластину внутри корпуса клапана для остановки, ограничения или обеспечения полного потока жидкости через клапан.Ворота обычно имеют клиновидную форму.Когда клапан полностью открыт, затвор полностью втягивается в крышку клапана.Это оставляет проход потока через клапан полностью открытым без каких-либо ограничений потока.Следовательно, перепад давления или ограничение потока через клапан незначительны или отсутствуют.
Задвижки не подходят для дросселирования объема.Управление потоком затруднено из-за конструкции клапана, а поток жидкости, ударяющийся о частично открытый затвор, может привести к значительному повреждению клапана.За исключением случаев, специально разрешенных производителем, задвижки не должны использоваться для дросселирования.
Размер: | Ду50 ~ Ду1200 | Давление: | ПН 16 , ПН10 |
---|---|---|---|
Длина: | ДИН Ф4/Ф5/БС5163А/АВВА К509 К515 МДж/ДЖИС | Температура: | -20 ~ 120 С |
Тело: | Ковкий чугун GGG40, DI GGG 50, чугун GG25 | Клин: | Железо Покрытие EPDM / NBR |
Фланец: | ДИН 3352, ДЖИС 10 К, ЭН 7005.2 | Тест: | Испытательная прочность на 2,4 МПа |
Выделять: |
задвижка с упругим седлом,задвижка фланцевая |
Удлините запорную задвижку Ruggedization стержня антикоррозийную упругую усаженную с поверхностной коробкой
А. Уплотнение штока
Три независимых уплотнения штока обеспечивают тройную безопасность:
• Грязесъемное кольцо NBR защищает от грязи снаружи.
• Подшипник из полиамида с 4 уплотнительными кольцами NBR защищает от гальванической коррозии.
• Манжетное уплотнение из резины EPDM действует как основное гидравлическое уплотнение потока.
B. Соединение корпуса/крышки
Уникальная сборка корпуса клапана и крышки обеспечивает надежную герметичность:
• Круглая резиновая прокладка крышки входит в углубление в крышке клапана, предотвращая
от выдувания скачками давления.
• Болты крышки из нержавеющей стали утоплены в крышке клапана и окружены
прокладкой крышки и герметизированы термоклеем.Таким образом, отсутствует риск коррозии
так как болты не подвергаются воздействию среды или почвы.
C. Клиновая гайка
Неподвижная встроенная клиновая гайка уменьшает количество подвижных частей клапана, таким образом
сведение к минимуму риска коррозии и выхода из строя.Клиновая гайка изготовлена из
устойчивая к обесцинкованию латунь со смазочными свойствами, обеспечивающими оптимальную совместимость
со стержнем из нержавеющей стали.
D. Вулканизированный клин
Сердечник из ковкого чугуна полностью вулканизирован резиной EPDM, одобренной для использования с питьевой водой.
внутри и снаружи.
Никакие железные детали не подвергаются воздействию среды, а отличная вулканизация резины
предотвращает ползучую коррозию под резиной.
Направляющие в клине и на корпусе клапана обеспечивают равномерное закрытие независимо от
высокое давление.
Безопасная работа обеспечена, так как направляющие предотвращают перегрузку штока.
Клин имеет большое сквозное отверстие и, так как в сердечнике нет полостей, застойный
вода или примеси не могут собираться и вызывать загрязнение.
Особенности дизайна:
Прокладки шпинделя Уплотнительное кольцо - «СУХАЯ РЕЗЬБА» - заменяемое под давлением.
Шпиндель из нержавеющей стали с накатанной резьбой и подшипником.
Прорезиненный клин Total Sufrace со сменной шпиндельной гайкой.
Задвижка полнопроходная.
Все детали защищены от коррозии.
Задвижка с эластичным седлом по EN 1074-1 и 2 / EN 1171, с EPDM, одобренным WRAS
резиновые детали.
Корпус и капот ГИС-500-7 (ГГГ-50).Клин из ковкого чугуна с фиксированной клиновой гайкой,
полностью вулканизирован каучуком EPDM.Стержень из нержавеющей стали мин.13% Cr с накатанной резьбой
и клиновое стопорное кольцо.
Уплотнение штока с 4 уплотнительными кольцами в нейлоновом подшипнике, манжетой из резины EPDM и NBR.
кольцо дворника.Прокладка крышки из EPDM в канавке, болты крышки с потайной головкой окружены
прокладка крышки и герметизирована термоклеем.Муфты с уплотнительными кольцами «Евро» из EPDM
резина.
Эпоксидное покрытие в соответствии с DIN 30677-2 и рекомендациями GSK - внутри и снаружи.
Задвижка клапана или запорный элемент обычно имеет форму клина из чугуна.
чтобы быть достаточно прочным, чтобы быть пригодным для приложений с высоким давлением и высоким расходом.
В задвижке с упругим седлом внешняя поверхность клина клапана покрыта эластомерным покрытием.
материал, обеспечивающий непроницаемость для пузырьков даже при повышенном рабочем давлении.
Клин клапана приводится в действие поворотом резьбового штока, чтобы продвигать или втягивать клапан.
заклинить в водном пути корпуса клапана.
При закрытии клапана упругий материал на краю образует непроницаемое для пузырьков уплотнение с внутренней
поверхность корпуса клапана.Грязь или другие загрязнения в системе управления клапаном могут привести к
неполное уплотнение клина или другая неисправность.
Другой целью настоящего изобретения является создание задвижки с упругим седлом, имеющей
усовершенствованная система управления клином, которая легко преодолевает вредное воздействие загрязнения, попавшего либо во время строительства, либо во время подачи продукта к клапану.
Эти и другие задачи настоящего изобретения, которые станут очевидными при изучении
прилагаемое описание и чертежи представлены в устройстве клапана, которое включает клапан
корпус, который определяет канал для воды и седло клапана в канале клапана.
Клин клапана, расположенный в проходе корпуса, перемещается в направлении действия
между закрытым положением и контактом с седлом клапана, чтобы блокировать поток воды через клапан
проход и открытое положение, позволяющее потоку воды проходить через проход клапана.
Пара разнесенных дорожек расположена внутри корпуса клапана по обе стороны от клина.
и простираются вдоль направления работы.Пара противолежащих крыльев, закрепленных на клине клапана,
путешествовать по каждой трассе.Шток клапана, соединенный с клином клапана, перемещает клин клапана в противоположных возвратно-поступательных направлениях между открытым и закрытым положениями клапана.
На крыльях установлены катки для зацепления с гусеницами, а скребковые лезвия
несли на крыльях рядом с катками, чтобы соскребать грязь с гусениц.
Гусеницы могут поставляться с вкладышем или без него.Если крыло предусмотрено без катков из-за
при легкой загрузке, например, гусеница предпочтительно обеспечена без вкладыша.
Состояние легкой нагрузки может возникнуть, например, на верхнем конце горизонтально ориентированного
расположение клапанов.Однако в условиях большой нагрузки, как, например, на дне
конце клапана с горизонтальным управлением, желательно, чтобы крылья были обеспечены
с несущими роликами.
В этом случае также предпочтительно, чтобы гусеница была снабжена вкладышем, как правило, U-образной формы.
поперечного сечения и изготовлены из прочного материала, такого как нержавеющая сталь.
Технические характеристики:
НЕТ | Наименование | Материал |
1 | Тело | Ковкий чугун |
2 | Клин | Ковкий чугун + EPDM |
3 | Стволовая гайка | ZCuAl10Fe3 Бронзовый металл |
4 | Прокладка | ЭПДМ |
5 | капот | Ковкий чугун |
6 | Сальниковая прокладка | ZCuAl10Fe3 Бронзовый металл |
7 | Корень | 2Cr13 ССx 20Cr13 |
8 | железа | Ковкий чугун |
9 | Резиновый дворник | СКЭПТ/NBR |
10 | Маховик | Ковкий чугун |
ФУНКЦИИ
⊙ Дробеструйная обработка
защитная поверхность обработана дробеструйной обработкой, поверхность гладкая и аккуратная.
⊙ Плоское сиденье
Гладкая непрерывная канавка без углубления для посадки, трудно получить скопление примесей.
Приготовление жидкости сразу.
⊙ Обработка резиной
Как внутреннее, так и внешнее покрытие покрыто передовыми технологиями вулканизации резины, а затем изготовления
убедитесь в эластичности резины и убедитесь в точном геометрическом размере.Резина и пластичный
чугунный клапан рука с трудом.Это может избежать падения из-за длительного использования.
⊙ Антикоррозийная
Как внутреннее, так и внешнее покрытие покрыто нетоксичной порошковой эпоксидной смолой для усиления коррозионной стойкости и повышения качества.
водоснабжения.
⊙ Прочность
Старый клапан из ковкого чугуна легко сломать после удара неэго.Это может остановить
разрыв зависит от хороших механических свойств ковкого чугуна.
⊙ Герметичное кольцо с тремя «○»
С тремя уплотнительными кольцами утечка может быть значительно уменьшена, а уплотнительное кольцо может быть
заменяется при этом условии напором и без остановки воды.Упорная ось
снижает сопротивление трения и снижает рабочий крутящий момент.И это может быть уплотнение переключателя
кольцо без открытия и закрытия.
⊙ Жесткий круглый корпус
Корпус тщательно отлит, размер жесткой геометрии обеспечивает внутреннюю герметизацию клапана без
любой процесс.
⊙ Легкий вес
Этот корпус сделан из ковкого чугуна, он на 20-30% легче старого.Легко фиксируется и
обслуживание.
Приложения :Этот клапан широко применяется в жидкостных трубах для открытия или закрытия фиксации в таких
вода, удаление сточных вод, электроэнергия, энергетика, химическая промышленность, судоходство, источники энергии и т. д.
ПРИМЕНИМЫЕ СТАНДАРТЫ
⊙ Американский стандарт
Дизайн по ANSI/AWWA C509
Межфланцевое расстояние в соответствии с ASME B16.10-2000 (серия ISO 3)
Фланец и сверление по SME/ANSI B16.42-1998
⊙ Британский стандарт
Дизайн по BS5163, BS5150
Размер лицом к лицу соответствует BS5163 (серия ISO 3, серия ISO19)
Фланец и сверление В соответствии с BS4504, часть 1 (EN1092)
⊙ Стандарт Германии
Исполнение по DIN3352
Межфланцевое расстояние в соответствии с DIN3202 (серия F4: ISO 14; F5: серия ISO 15)
Фланец и сверление по BS EN1092
Приложения:Этот клапан широко применяется в жидкостных трубах для фиксации открытия или закрытия в такой воде,
удаление сточных вод, электроэнергия, энергетика, химическая промышленность, судоходство, источники энергии и т. д.
Размер: | Ду15, Ду20, Ду 25, Ду 32, Ду40 Ду50 | Давление: | Ру 16 , Ру 25 |
---|---|---|---|
Длина: | ДИН Ф4/Ф5/БС5163А/АВВА К509 К515 МДж/ДЖИС | Температура: | -20 ~ 120 С |
Тело: | Ковкий чугун GGG40, DI GGG 50, чугун GG25 | Клин: | Железо Покрытие EPDM / NBR |
Фланец: | ДИН 3352, ДЖИС 10 К, ЭН 7005.2 | Тест: | Испытательная прочность на 2,4 МПа |
Выделять: |
задвижка с упругим седлом,задвижка фланцевая |
Запорная заслонка небольшого размера упругая усаженная с концом потока для счетчика воды
А. Уплотнение штока
Три независимых уплотнения штока обеспечивают тройную безопасность:
• Грязесъемное кольцо NBR защищает от грязи снаружи.
• Подшипник из полиамида с 4 уплотнительными кольцами NBR защищает от гальванической коррозии.
• Манжетное уплотнение из резины EPDM действует как основное гидравлическое уплотнение потока.
B. Соединение корпуса/крышки
Уникальная сборка корпуса клапана и крышки обеспечивает надежную герметичность:
• Круглая резиновая прокладка крышки входит в углубление в крышке клапана, предотвращая
от выдувания скачками давления.
• Болты крышки из нержавеющей стали утоплены в крышке клапана и окружены
прокладкой крышки и герметизированы термоклеем.Таким образом, отсутствует риск коррозии
так как болты не подвергаются воздействию среды или почвы.
C. Клиновая гайка
Неподвижная встроенная клиновая гайка уменьшает количество подвижных частей клапана, таким образом
сведение к минимуму риска коррозии и выхода из строя.Клиновая гайка изготовлена из
устойчивая к обесцинкованию латунь со смазочными свойствами, обеспечивающими оптимальную совместимость
со стержнем из нержавеющей стали.
D. Вулканизированный клин
Сердечник из ковкого чугуна полностью вулканизирован резиной EPDM, одобренной для использования с питьевой водой.
внутри и снаружи.
Никакие железные детали не подвергаются воздействию среды, а отличная вулканизация резины
предотвращает ползучую коррозию под резиной.
Направляющие в клине и на корпусе клапана обеспечивают равномерное закрытие независимо от
высокое давление.
Безопасная работа обеспечена, так как направляющие предотвращают перегрузку штока.
Клин имеет большое сквозное отверстие и, так как в сердечнике нет полостей, застойный
вода или примеси не могут собираться и вызывать загрязнение.
Особенности дизайна:
Прокладки шпинделя Уплотнительное кольцо - «СУХАЯ РЕЗЬБА» - заменяемое под давлением.
Шпиндель из нержавеющей стали с накатанной резьбой и подшипником.
Прорезиненный клин Total Sufrace со сменной шпиндельной гайкой.
Задвижка полнопроходная.
Все детали защищены от коррозии.
Задвижка с эластичным седлом по EN 1074-1 и 2 / EN 1171, с EPDM, одобренным WRAS
резиновые детали.
Корпус и капот ГИС-500-7 (ГГГ-50).Клин из ковкого чугуна с фиксированной клиновой гайкой,
полностью вулканизирован каучуком EPDM.Стержень из нержавеющей стали мин.13% Cr с накатанной резьбой
и клиновое стопорное кольцо.
Уплотнение штока с 4 уплотнительными кольцами в нейлоновом подшипнике, манжетой из резины EPDM и NBR.
кольцо дворника.Прокладка крышки из EPDM в канавке, болты крышки с потайной головкой окружены
прокладка крышки и герметизирована термоклеем.Муфты с уплотнительными кольцами «Евро» из EPDM
резина.
Эпоксидное покрытие в соответствии с DIN 30677-2 и рекомендациями GSK - внутри и снаружи.
Задвижка клапана или запорный элемент обычно имеет форму клина из чугуна.
чтобы быть достаточно прочным, чтобы быть пригодным для приложений с высоким давлением и высоким расходом.
В задвижке с упругим седлом внешняя поверхность клина клапана покрыта эластомерным покрытием.
материал, обеспечивающий непроницаемость для пузырьков даже при повышенном рабочем давлении.
Клин клапана приводится в действие поворотом резьбового штока, чтобы продвигать или втягивать клапан.
заклинить в водном пути корпуса клапана.
При закрытии клапана упругий материал на краю образует непроницаемое для пузырьков уплотнение с внутренней
поверхность корпуса клапана.Грязь или другие загрязнения в системе управления клапаном могут привести к
неполное уплотнение клина или другая неисправность.
Другой целью настоящего изобретения является создание задвижки с упругим седлом, имеющей
усовершенствованная система управления клином, которая легко преодолевает вредное воздействие загрязнения, попавшего либо во время строительства, либо во время подачи продукта к клапану.
Эти и другие задачи настоящего изобретения, которые станут очевидными при изучении
прилагаемое описание и чертежи представлены в устройстве клапана, которое включает клапан
корпус, который определяет канал для воды и седло клапана в канале клапана.
Клин клапана, расположенный в проходе корпуса, перемещается в направлении действия
между закрытым положением и контактом с седлом клапана, чтобы блокировать поток воды через клапан
проход и открытое положение, позволяющее потоку воды проходить через проход клапана.
Пара разнесенных дорожек расположена внутри корпуса клапана по обе стороны от клина.
и простираются вдоль направления работы.Пара противолежащих крыльев, закрепленных на клине клапана,
путешествовать по каждой трассе.Шток клапана, соединенный с клином клапана, перемещает клин клапана в противоположных возвратно-поступательных направлениях между открытым и закрытым положениями клапана.
На крыльях установлены катки для зацепления с гусеницами, а скребковые лезвия
несли на крыльях рядом с катками, чтобы соскребать грязь с гусениц.
Гусеницы могут поставляться с вкладышем или без него.Если крыло предусмотрено без катков из-за
при легкой загрузке, например, гусеница предпочтительно обеспечена без вкладыша.
Состояние легкой нагрузки может возникнуть, например, на верхнем конце горизонтально ориентированного
расположение клапанов.Однако в условиях большой нагрузки, как, например, на дне
конце клапана с горизонтальным управлением, желательно, чтобы крылья были обеспечены
с несущими роликами.
В этом случае также предпочтительно, чтобы гусеница была снабжена вкладышем, как правило, U-образной формы.
поперечного сечения и изготовлены из прочного материала, такого как нержавеющая сталь.
Технические характеристики:
НЕТ | Наименование | Материал |
1 | Тело | Ковкий чугун |
2 | Клин | Ковкий чугун + EPDM |
3 | Стволовая гайка | ZCuAl10Fe3 Бронзовый металл |
4 | Прокладка | ЭПДМ |
5 | капот | Ковкий чугун |
6 | Сальниковая прокладка | ZCuAl10Fe3 Бронзовый металл |
7 | Корень | 2Cr13 ССx 20Cr13 |
8 | железа | Ковкий чугун |
9 | Резиновый дворник | СКЭПТ/NBR |
10 | Маховик | Ковкий чугун |
ФУНКЦИИ
⊙ Дробеструйная обработка
защитная поверхность обработана дробеструйной обработкой, поверхность гладкая и аккуратная.
⊙ Плоское сиденье
Гладкая непрерывная канавка без углубления для посадки, трудно получить скопление примесей.
Приготовление жидкости сразу.
⊙ Обработка резиной
Как внутреннее, так и внешнее покрытие покрыто передовыми технологиями вулканизации резины, а затем изготовления
убедитесь в эластичности резины и убедитесь в точном геометрическом размере.Резина и пластичный
чугунный клапан рука с трудом.Это может избежать падения из-за длительного использования.
⊙ Антикоррозийная
Как внутреннее, так и внешнее покрытие покрыто нетоксичной порошковой эпоксидной смолой для усиления коррозионной стойкости и повышения качества.
водоснабжения.
⊙ Прочность
Старый клапан из ковкого чугуна легко сломать после удара неэго.Это может остановить
разрыв зависит от хороших механических свойств ковкого чугуна.
⊙ Герметичное кольцо с тремя «○»
С тремя уплотнительными кольцами утечка может быть значительно уменьшена, а уплотнительное кольцо может быть
заменяется при этом условии напором и без остановки воды.Упорная ось
снижает сопротивление трения и снижает рабочий крутящий момент.И это может быть уплотнение переключателя
кольцо без открытия и закрытия.
⊙ Жесткий круглый корпус
Корпус тщательно отлит, размер жесткой геометрии обеспечивает внутреннюю герметизацию клапана без
любой процесс.
⊙ Легкий вес
Этот корпус сделан из ковкого чугуна, он на 20-30% легче старого.Легко фиксируется и
обслуживание.
Приложения :Этот клапан широко применяется в жидкостных трубах для открытия или закрытия фиксации в таких
вода, удаление сточных вод, электроэнергия, энергетика, химическая промышленность, судоходство, источники энергии и т. д.
ПРИМЕНИМЫЕ СТАНДАРТЫ
⊙ Американский стандарт
Дизайн по ANSI/AWWA C509
Межфланцевое расстояние в соответствии с ASME B16.10-2000 (серия ISO 3)
Фланец и сверление по SME/ANSI B16.42-1998
⊙ Британский стандарт
Дизайн по BS5163, BS5150
Размер лицом к лицу соответствует BS5163 (серия ISO 3, серия ISO19)
Фланец и сверление В соответствии с BS4504, часть 1 (EN1092)
⊙ Стандарт Германии
Исполнение по DIN3352
Межфланцевое расстояние в соответствии с DIN3202 (серия F4: ISO 14; F5: серия ISO 15)
Фланец и сверление по BS EN1092
Приложения:Этот клапан широко применяется в жидкостных трубах для фиксации открытия или закрытия в такой воде,
удаление сточных вод, электроэнергия, энергетика, химическая промышленность, судоходство, источники энергии и т. д.
Размер: | Ду40 ~ Ду 1200 | Давление: | ПН10, ПН 16 |
---|---|---|---|
Длина: | ДИН Ф4/Ф5/БС5163А/АВВА К509 К515 МДж/ДЖИС | Температура: | -20 ~ 120 С |
Тело: | Ковкий чугун GGG40, DI GGG 50, чугун GG25 | Клин: | Железо Покрытие EPDM / NBR |
Фланец: | ДИН 3352, ДЖИС 10 К, ЭН 7005.2 | Тест: | Испытательная прочность на 2,4 МПа |
Выделять: |
задвижка с упругим седлом,задвижка фланцевая |
Упругая усаженная запорная заслонка с шестерней/червем/замком/удлиненным стержнем/приводом
А. Уплотнение штока
Три независимых уплотнения штока обеспечивают тройную безопасность:
• Грязесъемное кольцо NBR защищает от грязи снаружи.
• Подшипник из полиамида с 4 уплотнительными кольцами NBR защищает от гальванической коррозии.
• Манжетное уплотнение из резины EPDM действует как основное гидравлическое уплотнение потока.
B. Соединение корпуса/крышки
Уникальная сборка корпуса клапана и крышки обеспечивает надежную герметичность:
• Круглая резиновая прокладка крышки входит в углубление в крышке клапана, предотвращая
от выдувания скачками давления.
• Болты крышки из нержавеющей стали утоплены в крышке клапана и окружены
прокладкой крышки и герметизированы термоклеем.Таким образом, отсутствует риск коррозии
так как болты не подвергаются воздействию среды или почвы.
C. Клиновая гайка
Неподвижная встроенная клиновая гайка уменьшает количество подвижных частей клапана, таким образом
сведение к минимуму риска коррозии и выхода из строя.Клиновая гайка изготовлена из
устойчивая к обесцинкованию латунь со смазочными свойствами, обеспечивающими оптимальную совместимость
со стержнем из нержавеющей стали.
D. Вулканизированный клин
Сердечник из ковкого чугуна полностью вулканизирован резиной EPDM, одобренной для использования с питьевой водой.
внутри и снаружи.
Никакие железные детали не подвергаются воздействию среды, а отличная вулканизация резины
предотвращает ползучую коррозию под резиной.
Направляющие в клине и на корпусе клапана обеспечивают равномерное закрытие независимо от
высокое давление.
Безопасная работа обеспечена, так как направляющие предотвращают перегрузку штока.
Клин имеет большое сквозное отверстие и, так как в сердечнике нет полостей, застойный
вода или примеси не могут собираться и вызывать загрязнение.
Особенности дизайна:
Прокладки шпинделя Уплотнительное кольцо - «СУХАЯ РЕЗЬБА» - заменяемое под давлением.
Шпиндель из нержавеющей стали с накатанной резьбой и подшипником.
Прорезиненный клин Total Sufrace со сменной шпиндельной гайкой.
Задвижка полнопроходная.
Все детали защищены от коррозии.
Задвижка с эластичным седлом по EN 1074-1 и 2 / EN 1171, с EPDM, одобренным WRAS
резиновые детали.
Корпус и капот ГИС-500-7 (ГГГ-50).Клин из ковкого чугуна с фиксированной клиновой гайкой,
полностью вулканизирован каучуком EPDM.Стержень из нержавеющей стали мин.13% Cr с накатанной резьбой
и клиновое стопорное кольцо.
Уплотнение штока с 4 уплотнительными кольцами в нейлоновом подшипнике, манжетой из резины EPDM и NBR.
кольцо дворника.Прокладка крышки из EPDM в канавке, болты крышки с потайной головкой окружены
прокладка крышки и герметизирована термоклеем.Муфты с уплотнительными кольцами «Евро» из EPDM
резина.
Эпоксидное покрытие в соответствии с DIN 30677-2 и рекомендациями GSK - внутри и снаружи.
Задвижка клапана или запорный элемент обычно имеет форму клина из чугуна.
чтобы быть достаточно прочным, чтобы быть пригодным для приложений с высоким давлением и высоким расходом.
В задвижке с упругим седлом внешняя поверхность клина клапана покрыта эластомерным покрытием.
материал, обеспечивающий непроницаемость для пузырьков даже при повышенном рабочем давлении.
Клин клапана приводится в действие поворотом резьбового штока, чтобы продвигать или втягивать клапан.
заклинить в водном пути корпуса клапана.
При закрытии клапана упругий материал на краю образует непроницаемое для пузырьков уплотнение с внутренней
поверхность корпуса клапана.Грязь или другие загрязнения в системе управления клапаном могут привести к
неполное уплотнение клина или другая неисправность.
Другой целью настоящего изобретения является создание задвижки с упругим седлом, имеющей
усовершенствованная система управления клином, которая легко преодолевает вредное воздействие загрязнения, попавшего либо во время строительства, либо во время подачи продукта к клапану.
Эти и другие задачи настоящего изобретения, которые станут очевидными при изучении
прилагаемое описание и чертежи представлены в устройстве клапана, которое включает клапан
корпус, который определяет канал для воды и седло клапана в канале клапана.
Клин клапана, расположенный в проходе корпуса, перемещается в направлении действия
между закрытым положением и контактом с седлом клапана, чтобы блокировать поток воды через клапан
проход и открытое положение, позволяющее потоку воды проходить через проход клапана.
Пара разнесенных дорожек расположена внутри корпуса клапана по обе стороны от клина.
и простираются вдоль направления работы.Пара противолежащих крыльев, закрепленных на клине клапана,
путешествовать по каждой трассе.Шток клапана, соединенный с клином клапана, перемещает клин клапана в противоположных возвратно-поступательных направлениях между открытым и закрытым положениями клапана.
На крыльях установлены катки для зацепления с гусеницами, а скребковые лезвия
несли на крыльях рядом с катками, чтобы соскребать грязь с гусениц.
Гусеницы могут поставляться с вкладышем или без него.Если крыло предусмотрено без катков из-за
при легкой загрузке, например, гусеница предпочтительно обеспечена без вкладыша.
Состояние легкой нагрузки может возникнуть, например, на верхнем конце горизонтально ориентированного
расположение клапанов.Однако в условиях большой нагрузки, как, например, на дне
конце клапана с горизонтальным управлением, желательно, чтобы крылья были обеспечены
с несущими роликами.
В этом случае также предпочтительно, чтобы гусеница была снабжена вкладышем, как правило, U-образной формы.
поперечного сечения и изготовлены из прочного материала, такого как нержавеющая сталь.
Технические характеристики:
НЕТ | Наименование | Материал |
1 | Тело | Ковкий чугун |
2 | Клин | Ковкий чугун + EPDM |
3 | Стволовая гайка | ZCuAl10Fe3 Бронзовый металл |
4 | Прокладка | ЭПДМ |
5 | капот | Ковкий чугун |
6 | Сальниковая прокладка | ZCuAl10Fe3 Бронзовый металл |
7 | Корень | 2Cr13 ССx 20Cr13 |
8 | железа | Ковкий чугун |
9 | Резиновый дворник | СКЭПТ/NBR |
10 | Маховик | Ковкий чугун |
ФУНКЦИИ
⊙ Дробеструйная обработка
защитная поверхность обработана дробеструйной обработкой, поверхность гладкая и аккуратная.
⊙ Плоское сиденье
Гладкая непрерывная канавка без углубления для посадки, трудно получить скопление примесей.
Приготовление жидкости сразу.
⊙ Обработка резиной
Как внутреннее, так и внешнее покрытие покрыто передовыми технологиями вулканизации резины, а затем изготовления
убедитесь в эластичности резины и убедитесь в точном геометрическом размере.Резина и пластичный
чугунный клапан рука с трудом.Это может избежать падения из-за длительного использования.
⊙ Антикоррозийная
Как внутреннее, так и внешнее покрытие покрыто нетоксичной порошковой эпоксидной смолой для усиления коррозионной стойкости и повышения качества.
водоснабжения.
⊙ Прочность
Старый клапан из ковкого чугуна легко сломать после удара неэго.Это может остановить
разрыв зависит от хороших механических свойств ковкого чугуна.
⊙ Герметичное кольцо с тремя «○»
С тремя уплотнительными кольцами утечка может быть значительно уменьшена, а уплотнительное кольцо может быть
заменяется при этом условии напором и без остановки воды.Упорная ось
снижает сопротивление трения и снижает рабочий крутящий момент.И это может быть уплотнение переключателя
кольцо без открытия и закрытия.
⊙ Жесткий круглый корпус
Корпус тщательно отлит, размер жесткой геометрии обеспечивает внутреннюю герметизацию клапана без
любой процесс.
⊙ Легкий вес
Этот корпус сделан из ковкого чугуна, он на 20-30% легче старого.Легко фиксируется и
обслуживание.
Приложения :Этот клапан широко применяется в жидкостных трубах для открытия или закрытия фиксации в таких
вода, удаление сточных вод, электроэнергия, энергетика, химическая промышленность, судоходство, источники энергии и т. д.
ПРИМЕНИМЫЕ СТАНДАРТЫ
⊙ Американский стандарт
Дизайн по ANSI/AWWA C509
Межфланцевое расстояние в соответствии с ASME B16.10-2000 (серия ISO 3)
Фланец и сверление по SME/ANSI B16.42-1998
⊙ Британский стандарт
Дизайн по BS5163, BS5150
Размер лицом к лицу соответствует BS5163 (серия ISO 3, серия ISO19)
Фланец и сверление В соответствии с BS4504, часть 1 (EN1092)
⊙ Стандарт Германии
Исполнение по DIN3352
Межфланцевое расстояние в соответствии с DIN3202 (серия F4: ISO 14; F5: серия ISO 15)
Фланец и сверление по BS EN1092
Приложения:Этот клапан широко применяется в жидкостных трубах для фиксации открытия или закрытия в такой воде,
удаление сточных вод, электроэнергия, энергетика, химическая промышленность, судоходство, источники энергии и т. д.
Размер: | Ду40 ~ Ду 1200 | Давление: | ПН10, ПН 16 |
---|---|---|---|
Стандарт: | ДИН Ф4/Ф5/БС5163А/АВВА К509 К515 МДж/ДЖИС | Температура: | -20 ~ 120 С |
Тело: | Ковкий чугун GGG40, DI GGG 50, чугун GG25 | Клин: | Железо Покрытие EPDM / NBR |
Выделять: |
задвижка с упругим седлом,задвижка фланцевая |
Задвижка OS&Y DI с упругим седлом и поднимающимся штоком для пожаротушения
А. Уплотнение штока
Три независимых уплотнения штока обеспечивают тройную безопасность:
• Грязесъемное кольцо NBR защищает от грязи снаружи.
• Подшипник из полиамида с 4 уплотнительными кольцами NBR защищает от гальванической коррозии.
• Манжетное уплотнение из резины EPDM действует как основное гидравлическое уплотнение потока.
B. Соединение корпуса/крышки
Уникальная сборка корпуса клапана и крышки обеспечивает надежную герметичность:
• Круглая резиновая прокладка крышки входит в углубление в крышке клапана, предотвращая
от выдувания скачками давления.
• Болты крышки из нержавеющей стали утоплены в крышке клапана и окружены
прокладкой крышки и герметизированы термоклеем.Таким образом, отсутствует риск коррозии
так как болты не подвергаются воздействию среды или почвы.
C. Клиновая гайка
Неподвижная встроенная клиновая гайка уменьшает количество подвижных частей клапана, таким образом
сведение к минимуму риска коррозии и выхода из строя.Клиновая гайка изготовлена из
устойчивая к обесцинкованию латунь со смазочными свойствами, обеспечивающими оптимальную совместимость
со стержнем из нержавеющей стали.
D. Вулканизированный клин
Сердечник из ковкого чугуна полностью вулканизирован резиной EPDM, одобренной для использования с питьевой водой.
внутри и снаружи.
Никакие железные детали не подвергаются воздействию среды, а отличная вулканизация резины
предотвращает ползучую коррозию под резиной.
Направляющие в клине и на корпусе клапана обеспечивают равномерное закрытие независимо от
высокое давление.
Безопасная работа обеспечена, так как направляющие предотвращают перегрузку штока.
Клин имеет большое сквозное отверстие и, так как в сердечнике нет полостей, застойный
вода или примеси не могут собираться и вызывать загрязнение.
Особенности дизайна:
Прокладки шпинделя Уплотнительное кольцо - «СУХАЯ РЕЗЬБА» - заменяемое под давлением.
Шпиндель из нержавеющей стали с накатанной резьбой и подшипником.
Прорезиненный клин Total Sufrace со сменной шпиндельной гайкой.
Задвижка полнопроходная.
Все детали защищены от коррозии.
Задвижка с эластичным седлом по EN 1074-1 и 2 / EN 1171, с EPDM, одобренным WRAS
резиновые детали.
Корпус и капот ГИС-500-7 (ГГГ-50).Клин из ковкого чугуна с фиксированной клиновой гайкой,
полностью вулканизирован каучуком EPDM.Стержень из нержавеющей стали мин.13% Cr с накатанной резьбой
и клиновое стопорное кольцо.
Уплотнение штока с 4 уплотнительными кольцами в нейлоновом подшипнике, манжетой из резины EPDM и NBR.
кольцо дворника.Прокладка крышки из EPDM в канавке, болты крышки с потайной головкой окружены
прокладка крышки и герметизирована термоклеем.Муфты с уплотнительными кольцами «Евро» из EPDM
резина.
Эпоксидное покрытие в соответствии с DIN 30677-2 и рекомендациями GSK - внутри и снаружи.
Задвижка клапана или запорный элемент обычно имеет форму клина из чугуна.
чтобы быть достаточно прочным, чтобы быть пригодным для приложений с высоким давлением и высоким расходом.
В задвижке с упругим седлом внешняя поверхность клина клапана покрыта эластомерным покрытием.
материал, обеспечивающий непроницаемость для пузырьков даже при повышенном рабочем давлении.
Клин клапана приводится в действие поворотом резьбового штока, чтобы продвигать или втягивать клапан.
заклинить в водном пути корпуса клапана.
При закрытии клапана упругий материал на краю образует непроницаемое для пузырьков уплотнение с внутренней
поверхность корпуса клапана.Грязь или другие загрязнения в системе управления клапаном могут привести к
неполное уплотнение клина или другая неисправность.
Другой целью настоящего изобретения является создание задвижки с упругим седлом, имеющей
усовершенствованная система управления клином, которая легко преодолевает вредное воздействие загрязнения, попавшего либо во время строительства, либо во время подачи продукта к клапану.
Эти и другие задачи настоящего изобретения, которые станут очевидными при изучении
прилагаемое описание и чертежи представлены в устройстве клапана, которое включает клапан
корпус, который определяет канал для воды и седло клапана в канале клапана.
Клин клапана, расположенный в проходе корпуса, перемещается в направлении действия
между закрытым положением и контактом с седлом клапана, чтобы блокировать поток воды через клапан
проход и открытое положение, позволяющее потоку воды проходить через проход клапана.
Пара разнесенных дорожек расположена внутри корпуса клапана по обе стороны от клина.
и простираются вдоль направления работы.Пара противолежащих крыльев, закрепленных на клине клапана,
путешествовать по каждой трассе.Шток клапана, соединенный с клином клапана, перемещает клин клапана в противоположных возвратно-поступательных направлениях между открытым и закрытым положениями клапана.
На крыльях установлены катки для зацепления с гусеницами, а скребковые лезвия
несли на крыльях рядом с катками, чтобы соскребать грязь с гусениц.
Гусеницы могут поставляться с вкладышем или без него.Если крыло предусмотрено без катков из-за
при легкой загрузке, например, гусеница предпочтительно обеспечена без вкладыша.
Состояние легкой нагрузки может возникнуть, например, на верхнем конце горизонтально ориентированного
расположение клапанов.Однако в условиях большой нагрузки, как, например, на дне
конце клапана с горизонтальным управлением, желательно, чтобы крылья были обеспечены
с несущими роликами.
В этом случае также предпочтительно, чтобы гусеница была снабжена вкладышем, как правило, U-образной формы.
поперечного сечения и изготовлены из прочного материала, такого как нержавеющая сталь.
Технические характеристики:
НЕТ | Наименование | Материал |
1 | Тело | Ковкий чугун |
2 | Клин | Ковкий чугун + EPDM |
3 | Стволовая гайка | ZCuAl10Fe3 Бронзовый металл |
4 | Прокладка | ЭПДМ |
5 | капот | Ковкий чугун |
6 | Сальниковая прокладка | ZCuAl10Fe3 Бронзовый металл |
7 | Корень | 2Cr13 ССx 20Cr13 |
8 | железа | Ковкий чугун |
9 | Резиновый дворник | СКЭПТ/NBR |
10 | Маховик | Ковкий чугун |
ФУНКЦИИ
⊙ Дробеструйная обработка
защитная поверхность обработана дробеструйной обработкой, поверхность гладкая и аккуратная.
⊙ Плоское сиденье
Гладкая непрерывная канавка без углубления для посадки, трудно получить скопление примесей.
Приготовление жидкости сразу.
⊙ Обработка резиной
Как внутреннее, так и внешнее покрытие покрыто передовыми технологиями вулканизации резины, а затем изготовления
убедитесь в эластичности резины и убедитесь в точном геометрическом размере.Резина и пластичный
чугунный клапан рука с трудом.Это может избежать падения из-за длительного использования.
⊙ Антикоррозийная
Как внутреннее, так и внешнее покрытие покрыто нетоксичной порошковой эпоксидной смолой для усиления коррозионной стойкости и повышения качества.
водоснабжения.
⊙ Прочность
Старый клапан из ковкого чугуна легко сломать после удара неэго.Это может остановить
разрыв зависит от хороших механических свойств ковкого чугуна.
⊙ Герметичное кольцо с тремя «○»
С тремя уплотнительными кольцами утечка может быть значительно уменьшена, а уплотнительное кольцо может быть
заменяется при этом условии напором и без остановки воды.Упорная ось
снижает сопротивление трения и снижает рабочий крутящий момент.И это может быть уплотнение переключателя
кольцо без открытия и закрытия.
⊙ Жесткий круглый корпус
Корпус тщательно отлит, размер жесткой геометрии обеспечивает внутреннюю герметизацию клапана без
любой процесс.
⊙ Легкий вес
Этот корпус сделан из ковкого чугуна, он на 20-30% легче старого.Легко фиксируется и
обслуживание.
Приложения :Этот клапан широко применяется в жидкостных трубах для открытия или закрытия фиксации в таких
вода, удаление сточных вод, электроэнергия, энергетика, химическая промышленность, судоходство, источники энергии и т. д.
ПРИМЕНИМЫЕ СТАНДАРТЫ
⊙ Американский стандарт
Дизайн по ANSI/AWWA C509
Межфланцевое расстояние в соответствии с ASME B16.10-2000 (серия ISO 3)
Фланец и сверление по SME/ANSI B16.42-1998
⊙ Британский стандарт
Дизайн по BS5163, BS5150
Размер лицом к лицу соответствует BS5163 (серия ISO 3, серия ISO19)
Фланец и сверление В соответствии с BS4504, часть 1 (EN1092)
⊙ Стандарт Германии
Исполнение по DIN3352
Межфланцевое расстояние в соответствии с DIN3202 (серия F4: ISO 14; F5: серия ISO 15)
Фланец и сверление по BS EN1092
Приложения:Этот клапан широко применяется в жидкостных трубах для фиксации открытия или закрытия в такой воде,
удаление сточных вод, электроэнергия, энергетика, химическая промышленность, судоходство, источники энергии и т. д.
Контактное лицо: lily
Телефон: +8613311824862
Деятельность простой структуры шарикового клапана нержавеющей стали плавая трехсторонняя легкая
Покрытый порошок запорной заслонки нержавеющей стали SS304 DN100 PN16
SS304 3/4" 150LB ручной нормальный вентиль, служить фланцем нержавеющая сталь нормального вентиля
